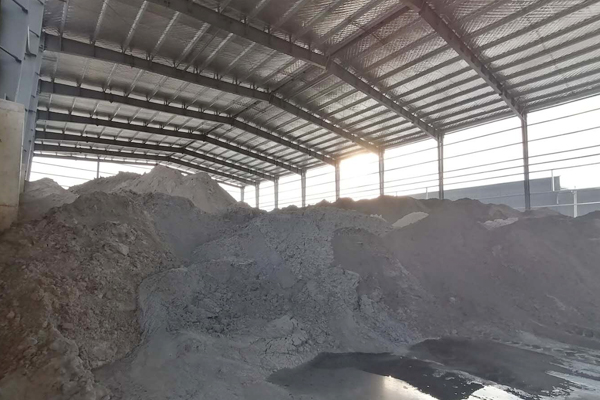

粉煤灰可用作砂浆、水泥、混凝土的掺合料，并成为混凝土、水泥的组分，粉煤灰作为原料代替黏土生产水泥熟料的原料、制造烧结砖、蒸压加气混凝土、空心砌砖、泡沫混凝土、烧结或非烧结陶粒，铺筑道路。除此之外，粉煤灰还有哪些作用呢？成本降低：掺加供应一级粉煤灰在等强度等级的条件下，可以减少水泥用量约10%～15%，因而可降低混凝土的成本。供应一级粉煤灰耐磨性提高：粉煤灰的硬度和强度较高，因此说粉煤灰混凝土的耐磨性要好于普通混凝土。但混凝土养护不良会导致耐磨性降低。混凝土的温升降低：掺加粉煤灰后可减少水泥用量，且粉煤灰水化放热量很少，从而减少了水化放热量，因此施工时混凝土的温升降低，可明显减少温度裂缝，这对大体积混凝土工程非常有利。混凝土拌和料和易性得到改善：掺加适量的粉煤灰可以改善混凝土拌和料的流动性、粘聚性和保水性，使混凝土拌和料易于泵送、浇筑成型，并可减少坍落度时候的损失。

有部分供应商掺入石灰石粉对粉煤灰进行造假，石灰石粉遇酸反应起气泡，检验时可以采取用稀冷盐酸滴定的方法，观察是否发生剧烈起泡，来鉴别粉煤灰是否含有石粉。但石灰岩中含有一种叫白垩石的白色、疏松的土状岩石，主要由粉末状的方解石组成，遇酸不起泡遇到这种情况，可以使用40倍以上放大镜或显微镜观察粉煤灰的玻璃珠体含量，若玻璃体偏少或无玻璃珠体，不规则白色发光晶体多，应检测粉煤灰活性指数后，再决定是否使用。

对于C类粉煤灰，应按照规范做安定性检测。检测中，应先确定达到标准稠度时的用水量，常用方法有两种，分别为标准法与代用法，包括水量保持不变与对水量进行调整。对新进人员而言，建议优先考虑代用法，这是因为这一方法较为简单，仅两次即可确定达到标准稠度时的用水量。供应一级粉煤灰无论采用哪一种检测方法，之前都应该做好以下准备工作：维卡仪上的金属棒可以自由滑动；供应一级粉煤灰在调整到试杆接触玻璃板时指针应对准零点；搅拌机的实际运行保持正常。

近年来，许多混凝土公司发现生产的混凝土出现刺鼻的氨味，而且在验收粉煤灰时进行需水量比试验也常伴有刺鼻的氨味。出现氨味的混凝土有时候还伴有凝结时间延长或涨模等现象，有的甚至因含气量过高而造成混凝土强度大幅度下降，从而导致严重的工程质量事故。上述现象出现的原因主要是混凝土中掺入的脱硝供应一级粉煤灰。脱硝作为节能减排的一项重要指标，许多燃煤电厂都增加了脱硝装置，所以近年来脱硝粉煤灰量有所增加。正常情况下的脱硝粉煤灰与传统供应一级粉煤灰没有明显的区别，应用于混凝土中也不会对混凝土性能产生较大的不利影响。但当脱硝过程出现问题，粉煤灰中含有的脱硝副产物NH4HSO4和(NH4)2SO4含量较高时，生产的混凝土就会出现凝结时间延长、产生刺激性气体、强度下降等问题。如某工程使用了掺入非正常脱硝粉煤灰的混凝土，结果混凝土出现了和易性差、凝结时间长、强度降低等问题，导致拆模后混凝土结构出现严重缺陷.
